杜邦陶氏IP77超濾膜組件
杜邦陶氏超濾膜組件IP77采用的是陶氏高強度、工程化的PVDF中空膜絲制成，有著77m2的有效過濾面積，采用外壓式進水膜絲，膜組件容許有更高的進水TSS，適用于水質更加復雜，污染濃度更高的進水水質。另外杜邦陶氏IP77超濾膜組件有效膜面積更大，更加適用于外部空間上使用，可以幫助企業實現更經濟的系統設計。

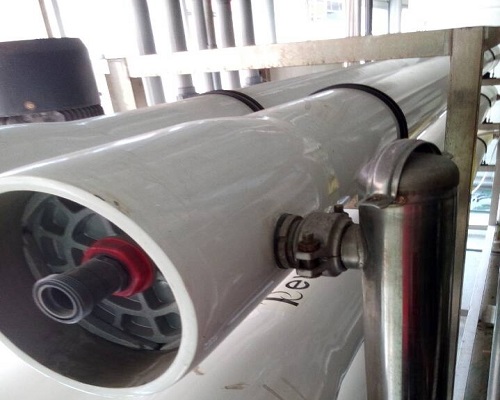

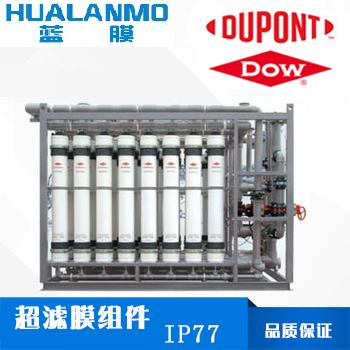

產品實物圖
規格尺寸
產品技術規格參數表 | ||
膜性能 | 材質 | PVDF |
有效膜面積(m2) | 51 | |
公稱孔徑(μm) | 0.03 | |
殼體材質 | UPVC | |
膜元件內徑 | 0.7 | |
膜元件外徑 | 1.3 | |
使用條件 | 截留分子量(道爾頓) | 150000 |
系統結構 | 壓力式 | |
過濾方向 | 外壓式 | |
過濾模式 | 死端過濾 | |
產水量（m3/h） | 4.6-10.7 | |
最高使用溫度 (℃) | 40 | |
pH 范圍 | 運行 | 2-11 |
清洗 | 1-12 | |

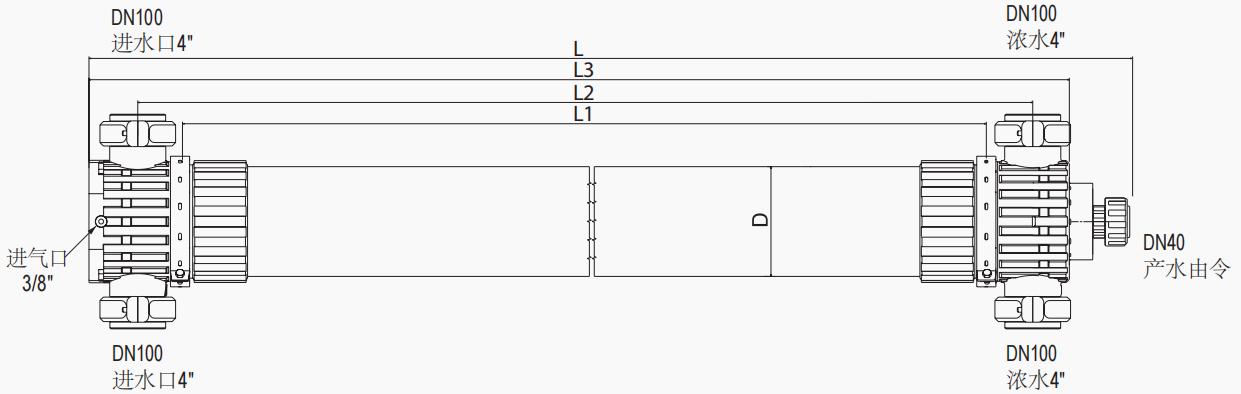

產品結構圖
橫截面結構圖

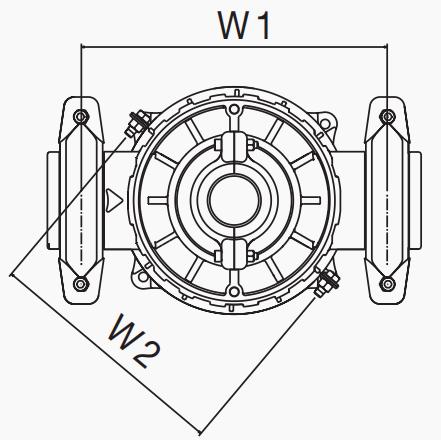

底座截面圖
參數表
型號 | L | L1 | L2 | L3 | D | W1 | W2 |
IP77 | 2452 | 2000 | 2189 | 2364 | 225 | 360 | 342 |
使用參數
型號 | IP77 |
產水通量 | 60-140l/m2 /hr |
pH值（運行） | 1-11 |
pH值（清洗） | 2-12 |
溫度 | 1-40℃ |
最大進水壓力 | 6.25 bar |
最高運行TMP | 2.1bar |
最高運行氣洗流量 | 12 Nm3/hr |
最大反洗壓力 | 2.5bar |
NaOCl（最大值） | 2000mg/L |
TSS（最大值） | 100mg/L |
濁度（最大值） | 300NTU |
進水顆粒大小（最大值） | 300um |
流向設置 | 外壓式，死端過濾 |
預期產水濁度 | 0.1NTU |
預期產水SDI15（最大值） | 2.5 |
膜組優勢
1.杜邦陶氏超濾膜組件IP77的膜絲采用中空纖維膜絲，膜絲孔徑為0.03um，過濾精度穩定，效率高，可以很高效的去除細菌、病毒和顆粒物質。
2.對于細菌的去除率達到6-log，病毒的去除率達到2.5-log，在預處理合格的條件下，超濾膜組件產水 SDI可以保持在2.5以下。
3.所有的膜元件全部采用PVDF纖維，PVDF纖維具有高強度、耐化學品以及耐污染性，可以確保膜組件使用壽命和運行穩定性。
4.杜邦陶氏超濾膜組件IP77工藝運行方式是外壓式，外壓式設計相對于內壓式來說，可以容許膜組件容納更高的進水TSS，能夠保證膜組產出高品質的水質。
5.杜邦陶氏超濾膜組件IP77采用創新性的端蓋設計，可以實現組件與組件之間的直接對接，改變了傳統需要管道連接的弊端，生產成本更低，并且產水效率更高，降低了水質被污染的風險。

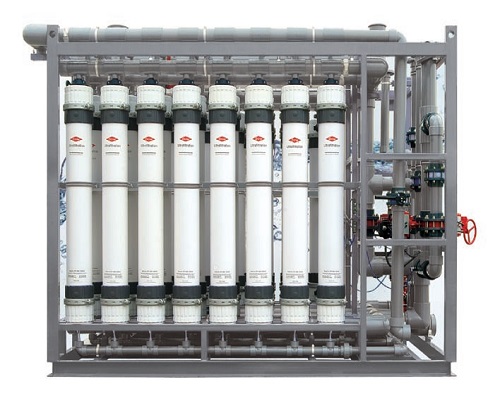

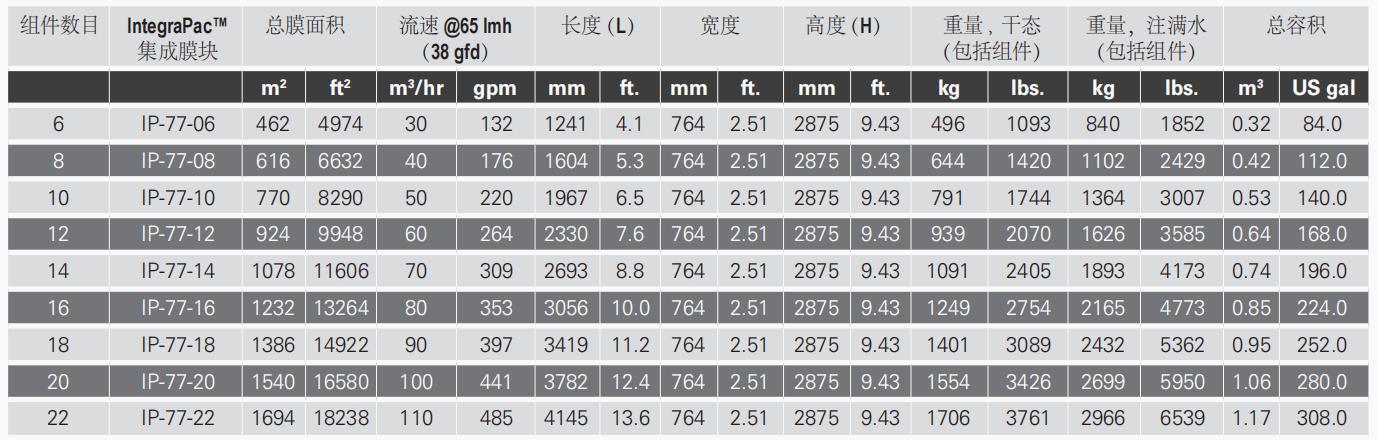

IP77組件的集成膜塊配置

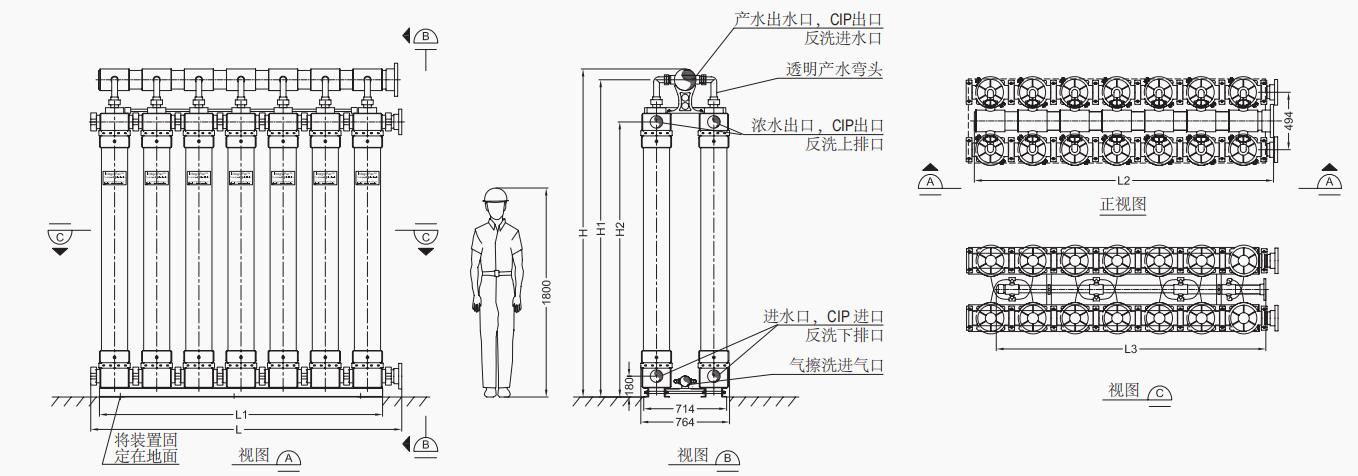

IP77組件的排布方案
使用注意事項
1.使用杜邦陶氏IP77組件時需要根據進水確定超濾裝置的允許最大產水量、工作壓力以及反洗時間間隔。
2.膜元件與膜元件，組件與組件之間都會有一個壓差，所有的壓差都需要保持在合理范圍之內，一旦壓差超過規定值，就要及時調整，清洗膜元件或者更換耗材。
3.杜邦陶氏超濾膜組件大多為自動控制膜組，在啟動自動運行前，要確保各項參數在規定范圍值之內。
4.系統反洗頻率和反洗參數要保持在一定范圍之內，超濾反洗透水速率為100~150L/m2 .h，反洗進水壓力應控制小于2bar。
應用領域
1.用于大型的、露天的海水淡化項目中，杜邦陶氏IP77超濾膜組件與反滲透膜設備一起，可以提高海水淡化效率，節約生產成本
2.用于地表水凈化過濾處理
3.用于工業廢水處理和二級廢水處理工藝
4.用于城市污水處理項目，人口集中地區的城鎮，污水量較大的城市污水處理工藝
5.用于農村污水處理，農村用水凈化處理
